群创10.4寸液晶显示屏JH104AT9001模组 工业与医疗显示领域的可靠选择

在工业自动化和医疗设备领域，显示屏作为人机交互的核心部件，其稳定性、清晰度和环境适应性至关重要。群创（Innolux）作为全球知名的液晶面板制造商，其10.4寸液晶显示屏模组JH104AT9001凭借出色的性能和可靠性，成为工控和医疗设备的热门选择。本文将详细介绍这款模组的特点、技术参数及应用场景。

一、产品概述

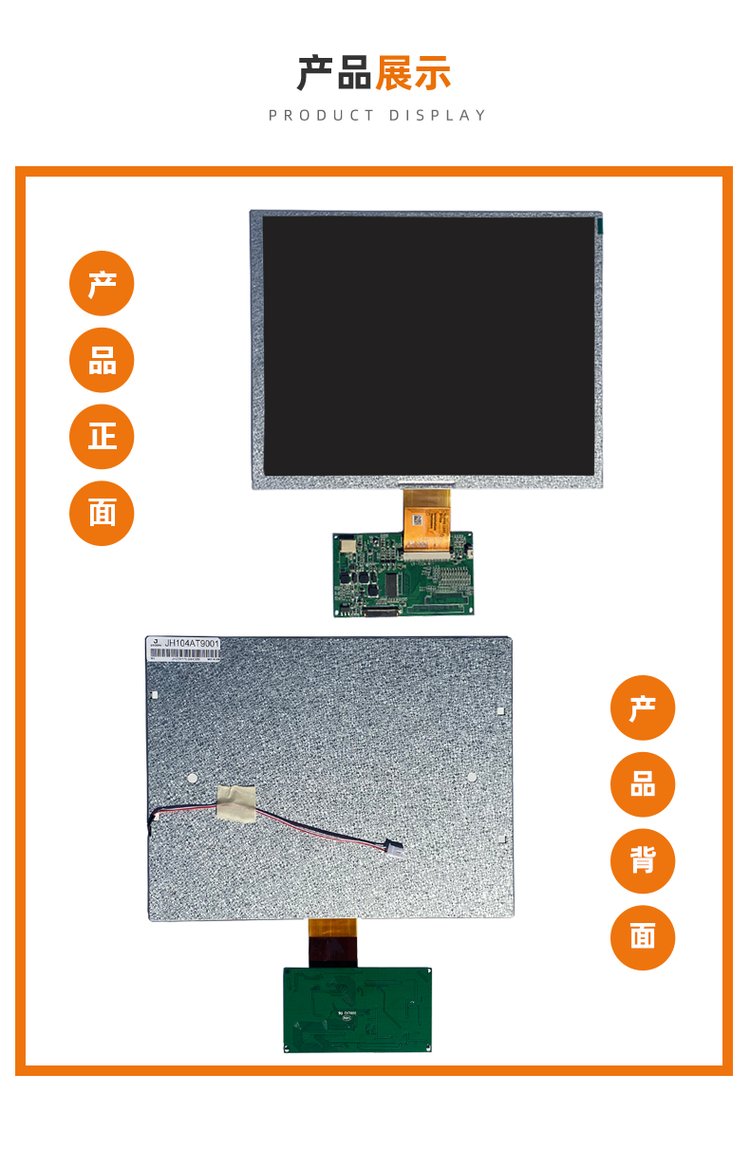

群创JH104AT9001是一款10.4英寸的TFT-LCD液晶显示模组，采用a-Si TFT-LCD技术，分辨率可达1024×768（XGA），显示比例为4:3，适合需要高细节呈现的工业和医疗应用。该模组集成了驱动电路和背光单元，具备高亮度、宽视角和宽温工作等特点，能够满足严苛环境下的显示需求。

二、主要技术参数

• 尺寸：10.4英寸
• 分辨率：1024(RGB)×768，XGA
• 显示比例：4:3
• 亮度：通常可达350 cd/m²（典型值），确保在环境光较强的场所依然清晰可见
• 对比度：约700:1，提供鲜明的图像层次
• 可视角度：85/85/85/85（Typ.）(CR≥10)，全视角设计，便于从不同角度读取信息
• 接口：LVDS，兼容性强，便于与各类工控主板连接
• 工作温度：-30°C ~ +80°C（宽温型），存储温度-40°C ~ +90°C，适应极端工业环境
• 背光类型：LED，寿命长，功耗低
• 外形尺寸：约246.5(W)×179.4(H)×12.5(D) mm，紧凑设计易于集成
• 重量：约600g

三、产品特点与优势

1. 高可靠性：采用工业级元件和制造工艺，抗震动、抗冲击，适合长时间连续运行。
2. 宽温工作：能够承受-30°C至80°C的工作温度，适用于户外设备、冷冻仓储、医疗灭菌环境等。
3. 高亮度和高对比度：即使在强光下也能保证清晰显示，适合医疗影像查看和工业参数监控。
4. 全视角显示：上下左右各85°的可视角度，方便操作人员从各个方位读取屏幕内容。
5. LED背光：低功耗、长寿命，减少维护成本。
6. 标准化接口：LVDS接口简化了系统设计，兼容主流工控平台。
7. 环保合规：符合RoHS标准，适用于医疗和工业设备的环保要求。

四、典型应用领域

• 工业控制：PLC人机界面、数控机床操作面板、工业机器人示教器、自动化生产线监控
• 医疗设备：病人监护仪、超声诊断仪、麻醉机、呼吸机、医疗影像工作站
• 测试测量：示波器、频谱分析仪、逻辑分析仪
• 交通运输：车载导航、调度终端、船舶控制面板
• 安防监控：DVR/NVR本地显示、门禁系统操作屏

五、使用注意事项

1. 防静电：操作和安装过程中需采取防静电措施，避免损坏驱动IC。
2. 背光驱动：需按规格书要求提供恒流源或恒压源，确保背光稳定工作。
3. 安装应力：避免在安装时对面板施加过大的机械应力，以免造成玻璃破裂或显示异常。
4. 存储环境：建议存储在避光、干燥、常温环境中，避免长时间暴露在高温高湿条件下。
5. 信号匹配：确保LVDS信号的质量和时序符合规格要求，防止画面闪烁或水波纹。

六、市场供应与选型建议

群创JH104AT9001模组在市场上拥有稳定的供应链，爱企网等B2B平台有多家供应商提供。选型时需要注意区分原装全新、翻新或兼容替代品，建议通过正规渠道采购，以保证产品质量和售后服务。根据具体应用场景，可以考虑是否需要触摸屏集成、宽温增强或高亮度版本。

七、

群创10.4寸液晶显示屏模组JH104AT9001以其出色的显示性能、宽温工作能力和工业级可靠性，成为工控和医疗设备显示方案的理想选择。无论是严苛的工业现场还是精密的医疗仪器，它都能提供稳定、清晰的视觉体验。对于设备制造商而言，选择一款经过市场验证的显示模组，不仅能提升产品竞争力，还能降低后期维护成本。JH104AT9001正是这样一款值得信赖的工业医疗显示屏。
